Swing Check Valve adalah katup otomatis yang secara otomatis membuka dan ditutup oleh gaya yang dihasilkan oleh aliran media itu sendiri di dalam pipa. Katup periksa digunakan dalam sistem pipa. Fungsi utamanya adalah untuk mencegah aliran balik medium, rotasi balik pompa dan motor penggeraknya, dan pelepasan media dalam wadah. Katup periksa juga dapat digunakan untuk memasok sistem tambahan yang tekanannya dapat naik di atas tekanan sistem utama.

Deskripsi produk

ANSI Stainless Steel Flanged Swing Check Valve dengan kualitas tinggi

1. Anansi Stainless Steel Flanged Swing Check Valve dengan spesifikasi berkualitas tinggi:

Size: 1 1/2 '~ 36' '

Peringkat Tekanan: 150lb ~ 1500lb

Bahan: A351 CF8M/CF8/CF3/CF3M, A216 WCB, A352 LCB, A217 WC6/WC9

Suhu yang sesuai: -196 ºC ~ 450ºC (suhu yang berbeda Pilih bahan yang berbeda)

Media yang cocok: Air, minyak dan gas alam dan media kaustisitas lainnya (bahan baku yang berbeda untuk media yang berbeda)

2.ANSI Stainless Steel Flanged Swing Check Valve dengan Standar Kualitas Tinggi:

Kepatuhan Standar: Ani 6d, BS 1868

Tempp Tekanan. Peringkat: ANSI B16.34

Tatap muka: ANSI B16.10

Akhir Flange: ANSI B16.5/ASME B16.47

Ujung Pengelasan Butt: ANSI B16.25

Inspeksi dan Tes: Diuji ke API 598, BS 6755, disertifikasi untuk en 10204 3. 1b

Ukuran: 2 ~ 36in

Tekanan Kerja: 150lb ~ 2500lb

Medium yang cocok: minyak, gas alam, air, uap; Asam, alkali, senyawa organik

3. Anansi Stainless Steel Flanged Swing Check Valve dengan fitur produk berkualitas tinggi:

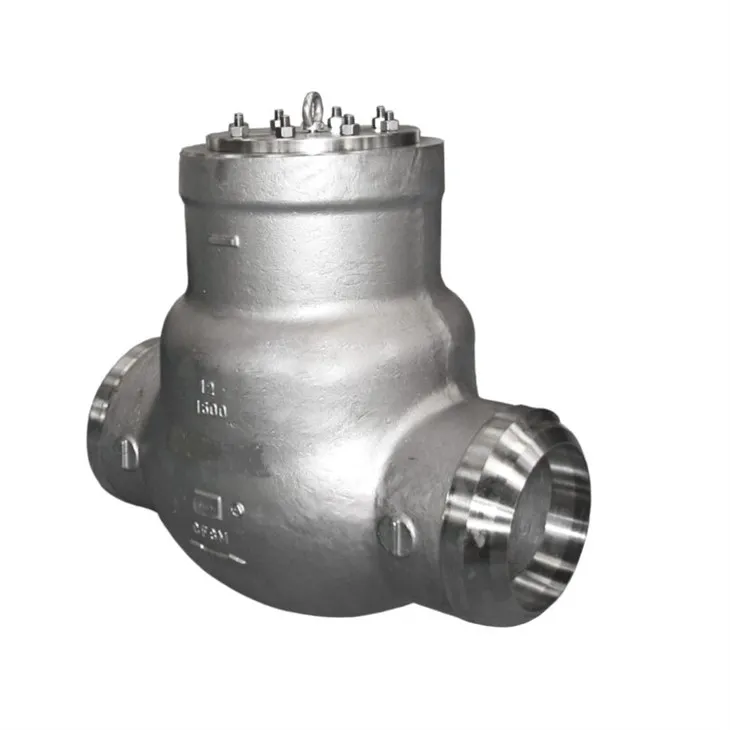

Bonnet berlari, dan jenis gasket flensa tengah mungkin berbeda menurut kelas tekanan; Periksa katup dalam 600lb dapat mengadopsi struktur tertutup tekanan.

Perangkat berhenti disk untuk mencegah cakram dibuka terlalu tinggi, sehingga menyebabkan kegagalan ditutup.

Solid Pin dipasang secara tepat dan diberikan dengan intensitas tinggi untuk memastikan kinerja operasional dan masa pakai katup.

Lengan rocker diberi intensitas yang cukup. Setelah ditutup, ia memiliki cukup kebebasan untuk menutup cakram katup.

Katup periksa ukuran besar dilengkapi dengan cincin pengangkat untuk kenyamanan pengangkat.

4.Asia stainless steel flanged swing check valve dengan produk struktur berkualitas tinggi:

Standar Desain
Spesifikasi Teknis:	ANSI
Standar Desain:	BS 1868 / API16D
Tatap muka:	ASME B16.10 / API6D
Ujung Flanged:	ASME B16.5
Tes dan Inspeksi:	API 598 / API 6D
Tekanan dan suhu	ASME B16.34
Tanda	Mss sp -25
Memasok	API 600 / BS 5 160

Bahan bagian utama
Nama bagian	Bagian materi
Tubuh/Bonnet	A 216- WCB	A 217- wc6	A 352- lcb	A 351- cf8m
Cakram	WCB	WC6	LCB	CF8M
Lengan ayun	20CR13	S.S	S.S	S.S
Paking	18-8 grafit fleksibel
Baut	A193-B7	A193-B7	A193-B7M	A193-B8
Suhu yang cocok	-29 ~ 425 derajat	-29 ~ 550 derajat	-46 ~ 350 derajat	-40 ~ 200 derajat
Media yang cocok	Water.oil.steam	Steam.oil	Asam nitrat	Asam nitrc

Dimensi utama dan dimensi koneksi
H44h -150 lb h44h -150 lbp h44h -150 lbr h44h -150 lbl	NPS	Dn	Kelas 150lb/300lb/600lb							Berat
	NPS	Dn	Kelas 150lb/300lb/600lb							≈
	di dalam	Mm	L	D	D1	D2	b	Z-Φd	H	(kg)
	2''	50	203	157	120.7	92	19.50	4-Φ19	161	17
	2½''	65	216	178	139.7	105	22.5	4-Φ19	180	23
	3''	80	241	190.5	152.4	127	24	4-Φ19	190	33
	4''	100	292	229	190.50	157.2	24	8-Φ19	220	44
	6''	150	356	279	241.5	216	25.5	8-Φ22.5	257	78
	8''	200	495	343	298.5	270	29	8-Φ22.5	292	137
	10''	250	622	406	362	324	30.5	12-Φ25	350	207
	12''	300	698	483	432	381	32	12-Φ25	398	279
	14''	350	787	533	476.8	413	35	12-Φ29	445	387
	16''	400	864	597	539.8	470	37	16-Φ29	490	446
	18''	450	978	635	577.8	533	40	16-Φ32	520	621
	20''	500	978	698	635	584	43	20-Φ32	546	770
	24''	600	1295	813	749.3	692	48	20-Φ35	880	970
H44h -300 lb h44h -300 lbp h44h -300 lbr h44h -300 lbl	2''	50	267	165	127	92	22.5	8-Φ19	179.5	20
	2½''	65	292	190	150	405	25	8-Φ22	190	24
	3''	80	318	210	168	127	29.0	8-Φ22.5	212.4	40
	4''	100	356	254	200	157	32.0	8-Φ22.5	246	51
	6''	150	445	317.5	269.7	216	37.0	12-Φ22.5	292	90
	8''	200	533	381	330	270	41.5	12-Φ25.5	328	175
	10''	250	622	444.5	387	324	48.0	16-Φ28.5	378.6	210
	12''	300	711	521	451	381	51.0	16-Φ32	450	286
	14''	350	838	584	514	54	54	20-Φ32	470	400
	16''	400	864	648	572	57	57	20-Φ35	530	550
	18''	450	978	711	629	60	60	24-Φ35	584	700
	20''	500	1016	775	686	64	64	24-Φ35	610	860
	24''	600	1346	914	813	70	70	24-Φ41	860	1931
H44h -600 lb h44h -600 lbp h44h -600 lbr h44h -600 lbl	2''	50	292	165	127	92	25	8-Φ19	203	34
	2½''	65	330	190	150	105	29	8-Φ22	229	45
	3''	50	356	210	168	127	32	8-Φ22	235	63
	4''	100	432	273	216	157	38	8-Φ25	286	114
	6''	150	559	356	292	216	48	8-Φ29	330	207
	8''	200	660	419	349	270	56	12-Φ29	381	387
	10''	250	787	508	432	324	64	12-Φ32	457	580
	12''	300	838	559	489	3851	67	16-Φ35	584	778
	14''	350	889	603	527	413	70	20-Φ38	635	9869
	16''	400	991	686	603	470	76	20-Φ41	684	1380

ANSI 150 Cast Steel Swing Check Valve

ANSI 150 SS316 Swing Check Valves

ANSI Periksa katup

Katup periksa kupu -kupu

1, Bonnet Baut

2, swing type disc

3, untuk garis horizontal atau vertikal

4, ujung bergelang

Periksa aplikasi katup

Periksa katup mengacu pada bagian pembukaan dan penutupan cakram melingkar dan dengan bobotnya sendiri dan tekanan media untuk menghasilkan aksi untuk memblokir katup aliran media. Kelas katup otomatis, juga dikenal sebagai katup periksa, katup satu arah, katup aliran balik atau katup isolasi.
